Sistemas monofásico, bifásico e trifásico

Os sistemas monofásico, bifásico e trifásico são sistemas de distribuição de energia elétrica. Podem ter diferença de potencial elétrico (ddp) de 127 V ou de 220 V.

Os sistemas monofásico, bifásico e trifásico são redes que fornecem energia elétrica para residencias, comércios e indústricas de diversos portes. O sistema monofásico é o que tem menor consumo e custo de energia elétrica. O sistema bifásico é o que tem menos interferência em equipamentos sensíveis. Já o sistema trifásico é o que distribui a energia elétrica de maneira mais eficiente por longas distâncias.

Leia também: Você sabe como é feita a cobrança da energia elétrica?

Resumo sobre os sistemas monofásico, bifásico e trifásico

  • Os sistemas monofásico, bifásico e trifásico são sistemas que distribuem energia elétrica.
  • Diferenciam-se quanto à quantidade de fios na entrada de energia e à potência elétrica.
  • Podemos descobrir se um sistema é monofásico, bifásico ou trifásico observando o quadro de distribuição e o número de disjuntores, o número de fios na entrada de energia, a conta de energia elétrica ou conversando com um profissional.
  • O sistema monofásico é o que tem o custo de manutenção e instalação mais barato.
  • O sistema trifásico é o que tem o custo de manutenção e instalação mais caro.

O que são os sistemas monofásico, bifásico e trifásico?

Os sistemas monofásico, bifásico e trifásico são sistemas de distribuição de energia elétrica que podem ter diferença de potencial elétrico (ddp ou tensão elétrica) de 127 V ou 220 V, dependendo da localização no Brasil.

→ Sistema monofásico

O sistema monofásico é instalado principalmente em residências de pequeno porte e comércios com poucos equipamentos ou de pequeno porte.

→ Sistema bifásico

O sistema bifásico é instalado principalmente em residências de médio porte, comércios com um pouco mais de equipamento ou de médio porte, e áreas rurais.

→ Sistema trifásico

O sistema trifásico é instalado principalmente em residências de grande porte ou mais modernas, indústrias, e comércios com mais equipamentos ou de grande porte.

Não pare agora... Tem mais depois da publicidade ;)

Quais as diferenças entre monofásico, bifásico e trifásico?

Os sistemas monofásico, bifásico e trifásico se diferenciam principalmente quanto ao número de fios na entrada de energia e à potência elétrica.

  • No sistema monofásico, temos uma fase e um neutro, e potência elétrica de até 8 kW.
  • No sistema bifásico, temos duas fases e um neutro, e potência elétrica entre 12 kW e 25 kW.
  • No sistema trifásico, temos três fases e um neutro, e potência elétrica entre 25 kW e 75 kW.

Como saber se um sistema é monofásico, bifásico e trifásico?

É possível saber se um sistema é monofásico, bifásico ou trifásico verificando o/a:

  • Quadro de distribuição: Na maioria das vezes, o sistema monofásico tem apenas um disjuntor principal; o sistema bifásico tem um par de disjuntores principais; e o trifásico, um trio de disjuntores principais.
  • Número de fios na entrada de energia: No sistema monofásico, temos um fio fase e um fio neutro (dois fios); no sistema bifásico, temos dois fios fase e um fio neutro (três fios); e no sistema trifásico, temos três fios fase e um fio neutro (quatro fios).
  • Conta de energia elétrica: Na parte superior da conta de energia está escrito o tipo de sistema.
  • Conversando com um profissional: Eletricistas ou engenheiros elétricos, por exemplo.

Acesse também: 5 coisas que você precisa saber sobre eletricidade

Vantagens e desvantagens do sistema monofásico, bifásico e trifásico

Existem diversas vantagens e desvantagens entre o sistema monofásico, bifásico e trifásico, as principais estão descritas na tabela abaixo:



Vantagens

Desvantagens

Sistema monofásico

  • Menor consumo e custo de energia elétrica.
  • Projeto mais simples.
  • Custo de manutenção e instalação mais barato.
  • Necessidade de enrolamento extra de partida.
  • Usa mais cobre e alumínio na ligação.
  • Maior dissipação de energia quando distribuída para longas distâncias.
  • Variações na tensão elétrica.

Sistema bifásico

  • Distribuição balanceada de energia elétrica.
  • Diminuição das quedas de tensão elétrica.
  • Circuitos podem ser divididos.
  • Menos interferência em equipamentos sensíveis.
  • Distribuição de potência elétrica desigual.
  • Mais dissipação de energia quando distribuída para longas distâncias.
  • Pode ter incompatibilidade com equipamentos industriais.

Sistema trifásico

  • Usa menos cobre e alumínio na ligação.
  • Geradores menores e leves.
  • Motores menores para a mesma potência elétrica.
  • Não precisa de dispositivos especiais.
  • Distribuição de energia elétrica eficiente para longas distâncias.
  • Potência total nas três fases nunca é nula.
  • Previne as quedas de energia temporárias.
  • Maior consumo e custo de energia elétrica.
  • Projeto mais complexo.
  • Maior necessidade de manutenção.
  • Custo de manutenção e instalação mais caro.

Fontes

HALLIDAY, David; RESNICK, Robert; WALKER, Jearl. Fundamentos da Física: Eletromagnetismo (vol. 3). 10. ed. Rio de Janeiro, RJ: LTC, 2016.

SAMPAIO, José Luiz; CALÇADA, Caio Sérgio. Universo da Física: Ondulatória. Eletromagnetismo, Física Moderna. São Paulo: Atual, 2005.

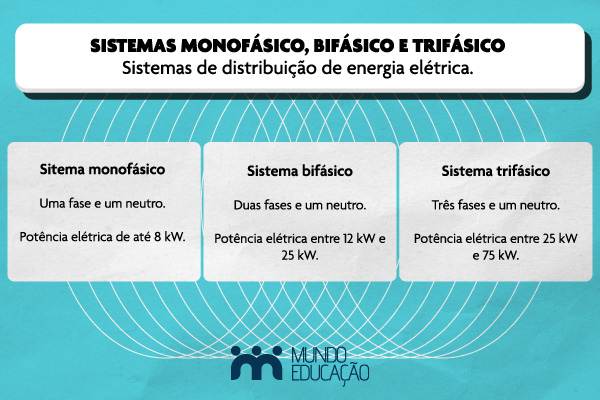

Imagem explicando as diferenças entre os sistemas monofásico, bifásico e trifásico.
Os sistemas monofásico, bifásico e trifásico distribuem energia elétrica. (Créditos: Gabriel Franco | Mundo Educação)
Publicado por Pâmella Raphaella Melo
